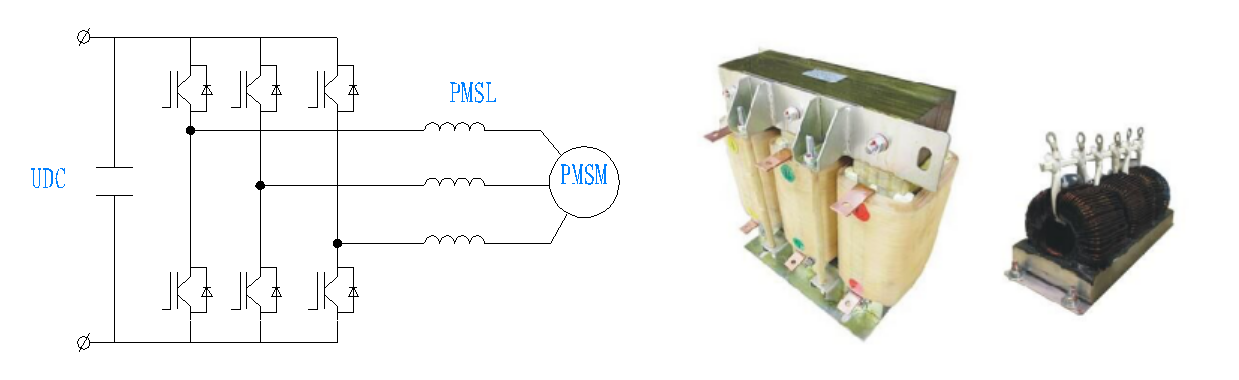

應用電路：變頻驅動機床/永磁同步變頻離心式壓縮機/磁懸浮鼓風機的永磁同步電主軸或永磁同步電機，驅動器輸出側；由于此類電機，功率因數極高，接近非感性負載，開關頻率紋波電流極大，安裝電抗器則大大降低紋波電流，保護電機絕緣、使驅動器不至于過流保護，另外高頻時，支持弱磁擴速功能。

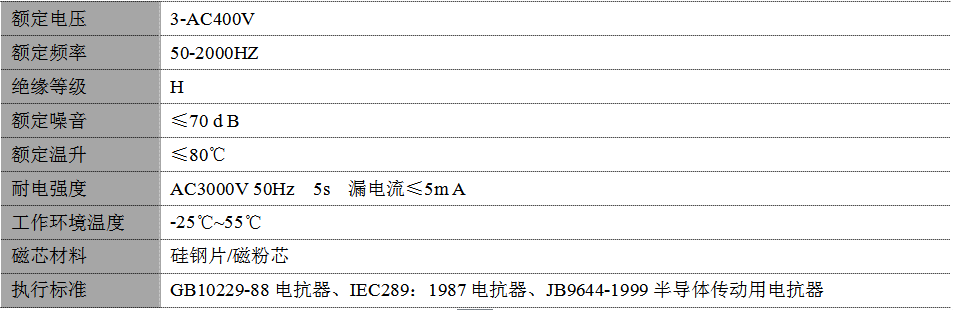

永磁同步電機電抗器技術參數
直流母線電壓≤DC800V，電抗器額定溫升≤80℃，電抗器絕緣等級：H級，磁芯材料：磁粉芯
型號/規格
額定電流(A)
額定工作頻率（HZ）
載波頻率（KHZ)
電感(mH)
重量（Kg）
PMSL-0015-TLSC-150B-3
15
1200
8
1.5
4.7
PMSL-0026-TLSC-100B-3
26
1300
8
1
9.4
PMSL-0100-TGSC-400D-3
100
600
10
0.04
4.6
PMSL-0170-TGSC-200D-3
170
400
10
0.02
6.5
直流母線電壓≤DC800V，電抗器額定溫升≤80℃，電抗器絕緣等級：H級，磁芯材料：硅鋼片
型號/規格
額定電流(A)
額定工作頻率（HZ）
載波頻率（KHZ)
電感(mH)
重量（Kg）
PMSL-0108-EISA-200C
108
1000
8
0.2
80
PMSL-0138-EISA-600C
138
200
4
0.6
93
PMSL-0130-EISA-200C
130
1000
8
0.2
112
PMSL-0560-EISA-400D
560
1200
8
0.04
194
