當前位置：首頁 > 直流調速 > 直流平波（平衡）電抗器

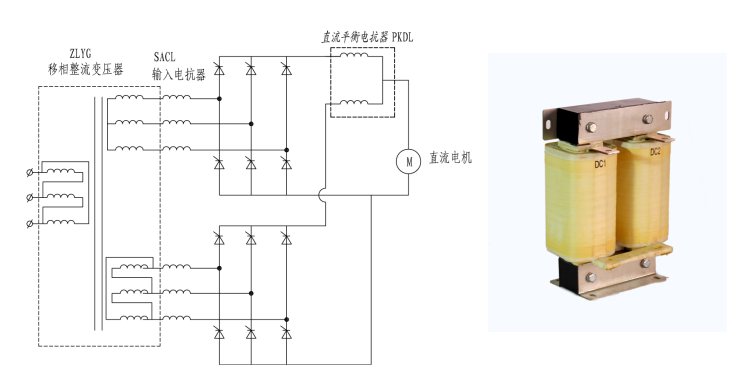

應用電路：全控整流橋調壓調功直流電路，使輸出直流電流平滑連續，減少對直流電機的沖擊；此電抗器為雙值電抗器，當用于12脈沖整流場合時，可作為平衡電抗器使用，2組直流母線通過該電抗器并聯，消除了2組整流橋之間的電流環流。
|

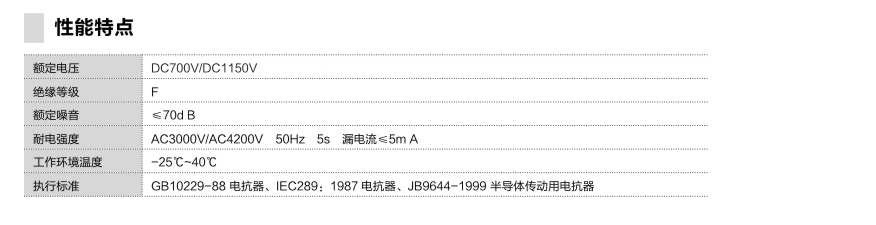

電抗器絕緣等級：F級 |
|||||||||||
|
電抗器型號 |
圖號 |
直流調速器規格 |
額定電流（A） |
電感量（mH） |
重量(KG) |

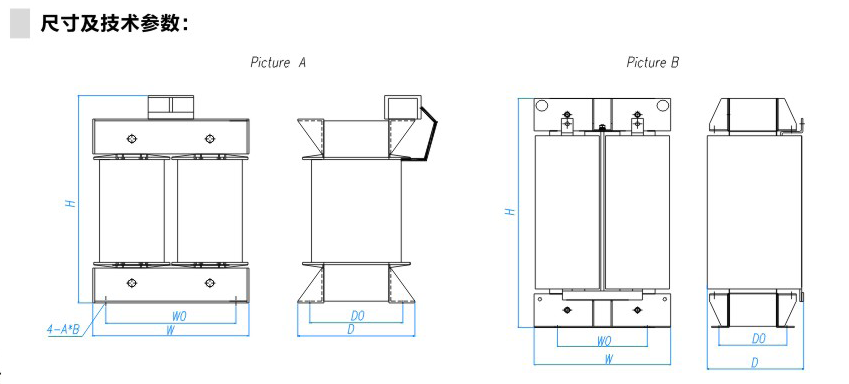

尺寸 |
|||||
|
W |
D |
H |
W0 |
D0 |
A*B |
||||||
|
PKDL-0030-UISA-500A |
A |
DC485V/30A |
30 |
50 |
44 |
240 |
240 |
350 |
200 |
143 |
13*26 |
|
PKDL-0060-UISA-250A |
DC485V/60A |
60 |
25 |
81 |
280 |
300 |
410 |
240 |
185 |
14*28 |
|
|
PKDL-0090-UISA-175A |
B |
DC485V/90A |
90 |
17.5 |
115 |
320 |
250 |
500 |
200 |
190 |
14*28 |
|
PKDL-0125-UISA-125A |
DC485V/125A |
125 |
12.5 |
140 |
320 |
250 |
620 |
200 |
190 |
14*28 |
|
|
PKDL-0210-UISA-750B |
DC485V/210A |
210 |
7.5 |
234 |
400 |
280 |
685 |
296 |
230 |
14*28 |
|
|
PKDL-0280-UISA-550B |
DC485V/280A |
280 |
5.5 |
270 |
440 |
305 |
710 |
336 |
230 |
14*28 |
|
|
PKDL-0400-UISA-400B |
DC485V/400A |
400 |
4 |
327 |
480 |
345 |
750 |
376 |
230 |
14*28 |
|
|
PKDL-0600-UISA-250B |
DC485V/600A |
600 |
2.5 |
421 |
600 |
385 |
790 |
496 |
220 |
14*28 |
|
|
PKDL-0850-UISA-180B |
DC485V/850A |
850 |
1.8 |
529 |
640 |
420 |
820 |
536 |
230 |
14*28 |
|
|
PKDL-1200-UISA-125B |
DC485V/1200A |
1200 |
1.25 |
662 |
720 |
450 |
860 |
616 |
230 |
14*28 |
|
